ZAJET SLIKE PLOŠČE
Aplikacija omogoča pridobivanje in obdelavo fotografije plošče, tako da popravi popačenje leče in ga popravi. Preko pridobljene slike je mogoče oblike razporediti na ploščo, da se izognemo nepopolnostim materiala, hkrati pa identificiramo živce, ki jih je treba obdelati; možno je tudi geometrijsko kvalificirati rob plošče. Oblike, ki se obdelujejo, je mogoče določiti: z 2D CAD orodji z uvozom datoteke DXF/DWG s samodejnim pridobivanjem iz fotografije (z uporabo modula za digitalizacijo fotografij) z uvozom seznama iz lastniške oblike: Excel, CSV Oblike, ki se začnejo strojno obdelati, bodo združene v razčlenjen seznam.
RISANJE IN OBLIKOVANJE
POLOŽAJ OBLIK
Oblike je mogoče razporediti po plošči tako z ročnim kot avtomatskim gnezdenjem. Ugnezdene oblike se naložijo z aktivnega razčlenjenega seznama.
STROJNE OBDELAVE

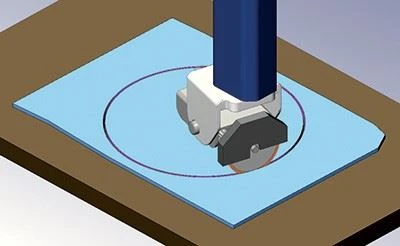

Ko so oblike razporejene na ploščo, je mogoče optimizirati zaporedje rezanja. V tej fazi se odstranijo prekrivajoči se rezi, rezi, ki trčijo, so obrezani, nepopolni so zaključeni z obdelavo v mirovanju, vrstni red rezanja pa je optimiziran, da se zmanjša vrtenje glave in hitro prevoženo razdaljo. Podprte obdelave: linearni rezi, ukrivljeni rezi, nagnjeni rezi, zarezi, palice, V-utor. Podprte tehnologije rezanja: disk, vodni curek, rezkanje in rezalno vrtanje. Samodejna obdelovalna obdelava za dokončanje rezov z orodjem za vrtanje/rezkanje ali glavo z vodnim curkom. Premikanje in ravnanje s kosi plošče skozi manipulator z priseski za dokončanje rezov in za nalaganje/raztovarjanje dobljenih obdelovancev. Simulacija materiala in virtualnega stroja za takojšnjo preverjanje zaporedja rezanja.
FUNKCIONALNOSTI PROGRAMSKE OPREME
Ravnanje z rezanjem plošč
CAD 2D orodja
Ročno/avtomatsko gnezdenje
Izračun optimiziranih poti za rezanje diska
Samodejna strojna obdelava za dokončanje rezov z orodjem za vrtanje/rezkanje ali orodjem za vodni curek
Premikanje kosov plošče skozi manipulator s priseski
Zajem in popravljanje slike plošče s kamero
Trdna simulacija z odstranjevanjem materiala in nadzorom trkov
Lastnosti
1. Z vakuumskim dvigalom za premikanje plošče (opcijsko)
2. Velikost mize: 3300 * 2000 mm
3. Italijanski operacijski sistem ESA in italijanska programska oprema za risanje Pegasus CAD CAM
4. S pisarniško programsko opremo za CAD CAM risanje doma ali v pisarni in 3D izrezovanje (neobvezno)
5. Mostna žaga z monoblok konstrukcijo bo enostavna za namestitev in naložena v 20-metrski zabojnik kot celota.
6. Način povezave: 1/2G
7. Digitalizator foto kamere za pozicioniranje in montažo plošč za optimizacijo uporabe plošč.
8. Laserski marker in jeklena konstrukcija
9,0°/45°/90° nagib glave, 360° vrtenje glave. 0° do 85° nagib mize, samodejno vrtenje na vsakih 45° stopinj in 0° do 360° vrtenje mize pri kateri koli stopnji ročno.
10. Tajvansko linearno vodilo Hiwin na osi X in Y in kroglični vijak Hiwin na osi Z
11. Vijačnica in zobnik na osi X in Y
12. Italijanski gonilnik ESA, italijanski krmilnik ESA in servo motor ESA ter pretvornik Savch
13. Ročno in avtomatsko mazanje
14. 4-osna interpolacija + 1-osna elektronsko krmiljena
Stranke' spot
Delavnica
Naša storitev
· Ves naš stroj bo pred pošiljanjem v celoti pregledal in testiral naš oddelek za nadzor kakovosti.
· Brezplačno življenjsko vzdrževanje tehnologije
· Brezplačna dobava rezervnih delov zaradi naših napak v 12 mesecih' garancijski čas in po ceni od 12 mesecev.
· Brezplačno usposabljanje za namestitev, delovanje in vzdrževanje.
·Tehnična podpora vse delovne dni.
·Angleška različica'navodila',"Priročnik za uporabo" bo ponujeno.
Embalaža& nalaganje
1) Vsi deli so zaviti z vodoodporno PE folijo in/ali zračnimi mehurčki.
2) Nadomestni in pomožni deli majhne velikosti, pakirani v kartonske škatle iz vezanega lesa.
3) Z jeklenimi vrvmi za pritrditev v posodo, proti zdrsu, primerne za pošiljanje na dolge razdalje.
Pogosta vprašanja
V1: Ali ponujate brezplačne vzorce?
A1: Običajno' ne ponujamo brezplačnih vzorcev. Toda o nadaljnjih rešitvah bomo razpravljali na zahtevo.
V2: Ali nam lahko dobavite obrabne dele za stroj za rezanje mostov?
A2: Seveda, to je naša dolžnost.
V3: Kaj pa čas dostave po plačilu naročila?
A3: Običajno 25-45 dni. Odvisno od naročenih modelov, količine in naše že angažirane proizvodne dolžnosti.
V4: Kakšno storitev lahko zagotovite?
A4: Spletna tehnološka podpora, inženirji so urejeni v tujino za vodenje usposabljanja za namestitev stroja, odpravljanje napak in vzdrževanje.
TEHNIČNI PODATKI ZA HKNC-500 | ||
Premer žaginega lista | ø400-ø500 | mm |
Dimenzija delovne ploščadi | 3300x2000 | mm |
maks. dolžina rezanja | 3300 | mm |
maks. debelina rezanja | 140 | mm |
maks. dvižni udar | 250 | mm |
maks. dvigovanje teže s senčniki | 200 | kg |
Moč glavnega motorja | 11 | kw |
Moč batnega motorja okvirja rezalnika | 2 | kw |
Moč motorja za prestavljanje prečnega nosilca | 1.1 | kw |
Moč motorja hidravlične postaje | 2.2 | kw |
Moč dvižnega motorja | 0.85 | kw |
Bruto moč | 16 | kw |
Poraba vode | 2 | m3/h |
Bruto teža | 5400 | kg |
Dimenzije (D x Š x V) | 5700x3260x2765 | mm |
